东风天锦CL5180TCX6YC型除雪车厂家

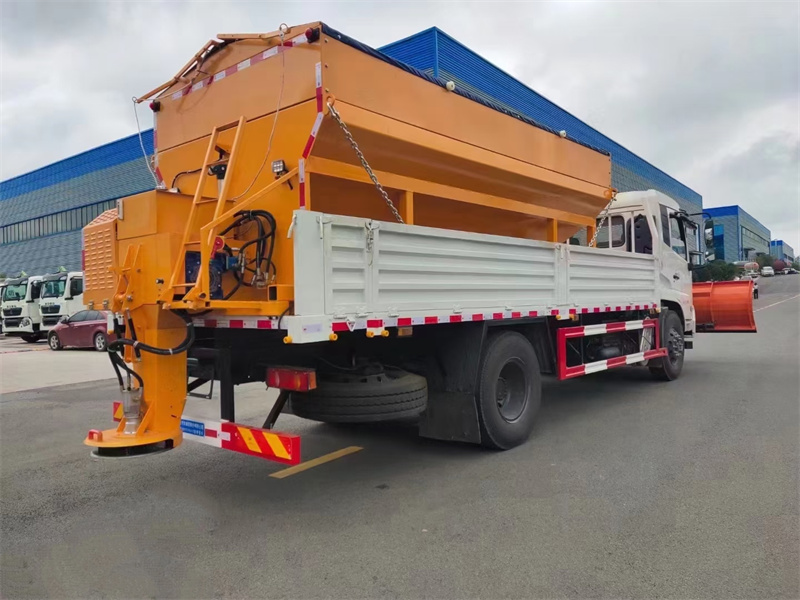

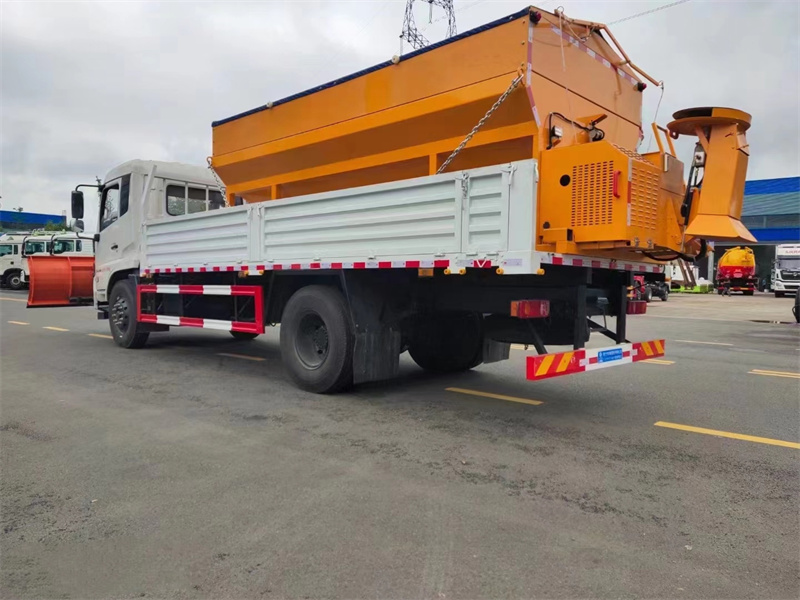

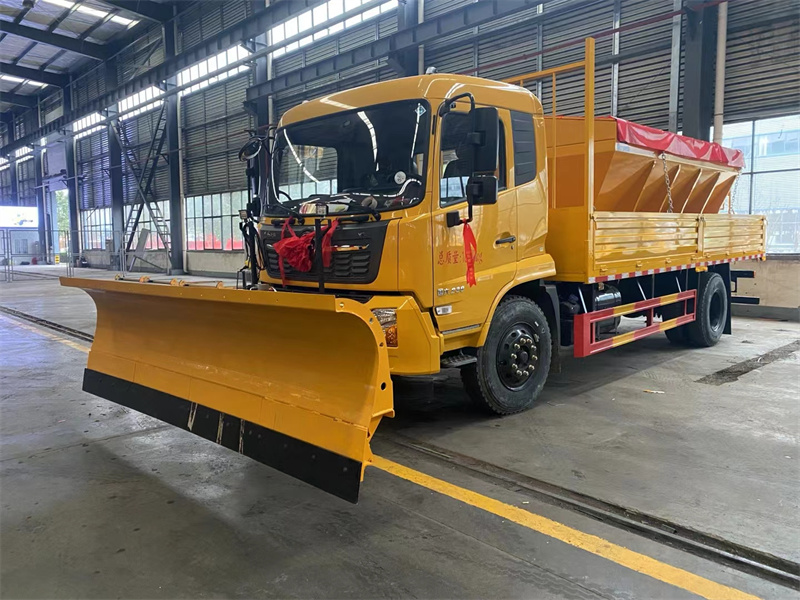

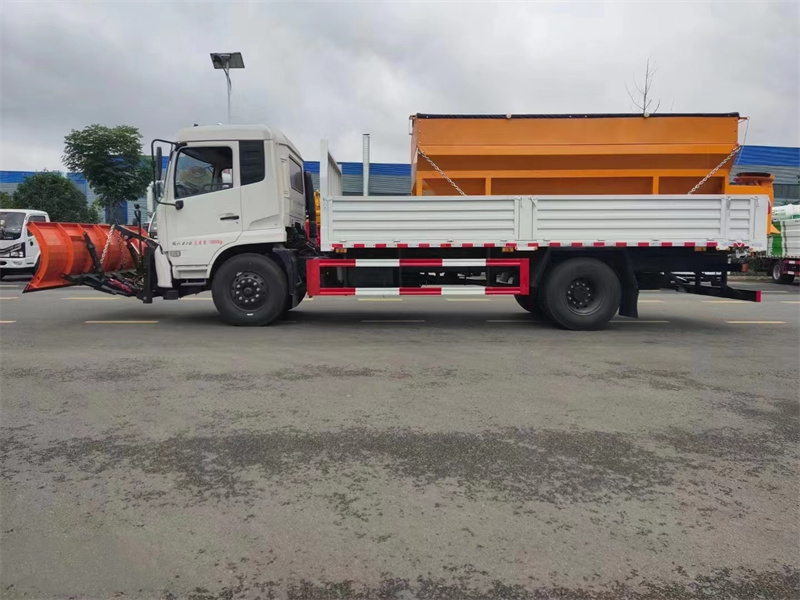

东风天锦CL5180TCX6YC型除雪车
底盘参数：东风商用车有限公司原装底盘，底盘型号：DFH1180EX8，4700MM轴距，康明斯发动机230马力，8档变速箱，带ABS，大灯自动调节,10.00钢丝胎，原装空调。
上装配置：前置3米滚扫，3米雪铲（可互换使用），后置8方撒布机。
LJW800RS融雪撒布机
一，技术参数
基本参数 | 外形尺寸(长×宽×高)(mm) | 5665×2260×1761 |
重量（t） | ≥2.0 | |
撒盐量(g/m2) | 20～150可调 | |
工作速度(km/h) | 15～40可调 | |
撒布盘直径（mm） | 500 | |
料仓容积 | 8m3 | |
料仓材质 | 采用碳钢板或不锈钢结构，三级防腐处理 | |
撒布宽度 | 2-15m，且撒布宽度可调节 | |
输料形式 | 刮板 | |
进料粒均匀 | 撒布机上置过滤网，减少大颗粒或杂物进入设备，保证机构安全运行 | |
撒布播盘 | 撒布方向可调整 | |
撒布播盘材质 | 优质不锈钢，防腐性能好 | |
撒布器 | 可整体拆卸 | |
V型料仓 | 结构简单，操作方便，使融雪剂自动落料，出料万全，无残留 |
二，性能特点
1. 耐腐蚀可调节抛盘，抛盘采用不锈钢制制作，工作时根据不同车型高低进行调节，转场存放时可向上翻转安全耐腐蚀。
2. 撒布量智能调节旋钮，转动旋钮即可调节抛盘转速控制路面融雪剂的厚度。
3. 全液压驱动，输送采用大扭矩液压马达，输送能力强，抗污染能力强。
4. LED照明系统，采用双LED大功率照明灯方便夜间作业。
5. 高韧性防护罩，可保证整机在雨雪天正常工作，融雪剂无潮湿板结现象。
6. 装卸方便，整机采用可拆卸专用升降支撑系统，便于非作业状态存放。
7. 输送量智能控制，电动调节料门系统可根据撒布需要随时调节，精准可靠。
8. 粒料均匀，顶置专用滤网严防大颗粒或杂物混入料斗，保证机构安全运行。
9. 不锈钢刮板，耐腐蚀寿命高，与链条一体式焊接稳定可靠。
10. 大功率风冷发动机，采用国内一线知名品牌，输出功率高、省油高效。
11. 应用广：撒布粗盐、细盐、除冰剂、干沙、特种融雪剂等功能。
12. 高强防腐：整机采用碳钢板或不锈钢结构，三级防腐处理。
三，适用车型：
适应16T以上具有货箱的任何车型。

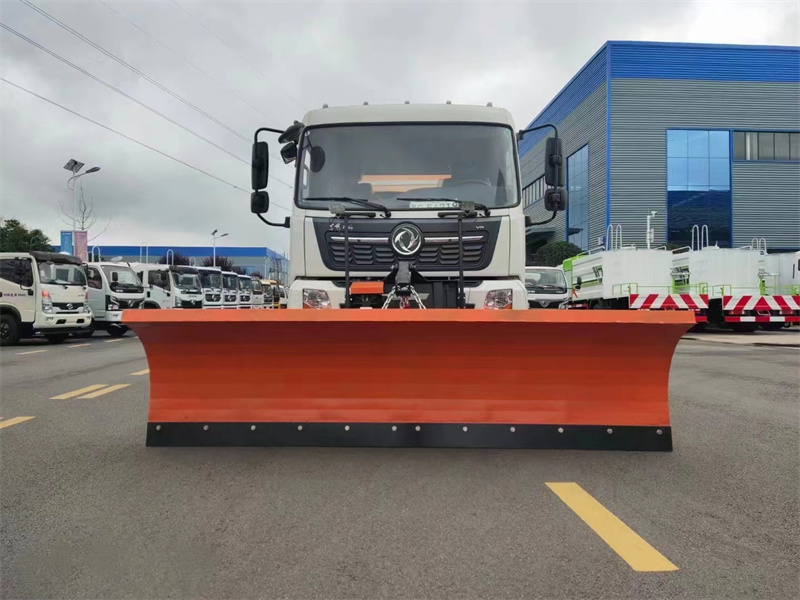

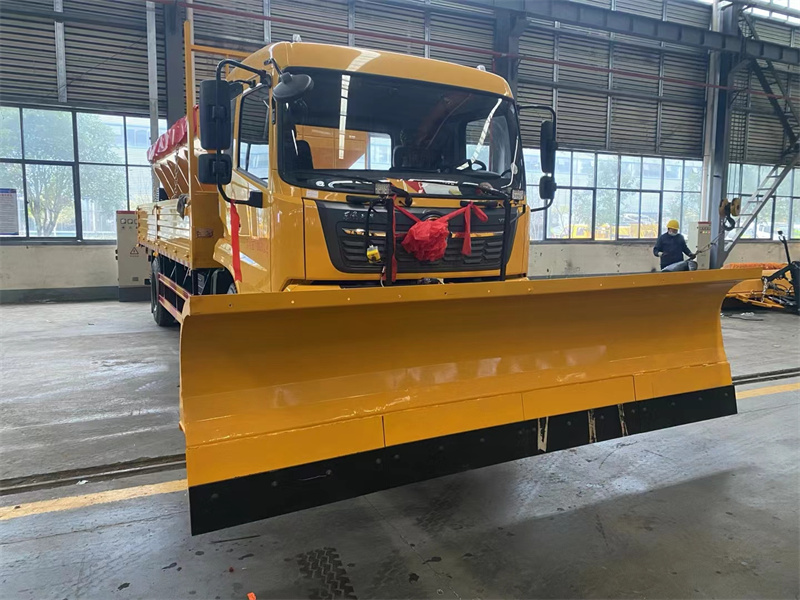

CL-ZX3000雪铲参数
产品尺寸(mm) ：2000x1030x1000
有效工作宽度(mm) ：3000
雪铲总重(kg)：310-380KG
推雪板左右转角(°)：≥±30°
左右转向油缸行程：160mm
升降油缸行程：180mm
离地最大间隙（mm）：300-400
避障高度（mm）：200
除雪厚度（mm）：≤200
除雪效率：≥90%
液压系统：RMH-6254-2E-2-040-H-2S直流液压系统单元
工作电压（可选）：12V/24V
铲刃(厚x宽)：12x120（高耐磨钢）
铲板：高强度高韧性优质碳素钢
工作速度(km/h): 15-40
匹配车型: 洗扫车、扫路车、洒水车、自卸车、拖拉机、箱式货车等车辆，不影响车辆的任何使用功能，还可以与扫雪滚刷互换使用。
除雪滚技术性能
整机技术参数
除雪滚技术参数 | |
型号 | CL-ZX300S |
外形尺寸 长×宽×高（mm） | 3000×2380×1785 |
发动机功率（kw） | 38 |
滚刷长度（mm） | 3000 |
最小除雪宽度（mm） | 2600 |
最大除雪宽度（mm） | 3000 |
除雪滚刷直径（mm） | 750 |
左右最大偏转角 | 30° |
重量（kg） | 2200 |
最小作业速度（km/h） | 5 |
最大作业速度（km/h） | 30 |
动力系统主要技术参数
动力 系统 | 发动机 | 全柴4B2-52M22柴油发动机 功率：38kW 额定转速：2200r/min 电启动，传动轴长1000mm |
控制件 | 偏转油缸 | 型号 ø40x160 压力：16MPa |
升降油缸 | 型号 ø35x250 压力：16MPa |
基本用途：
除雪滚适用于大、中型车辆；大、中型装载机，加装后不影响车辆的其他功能，能快速的清除路面积雪。使用安全、可靠，作业稳定、高效，广泛适用于高等级公路、城市或乡镇干线道路、机场、广场、码头、风景区道路的冬季除雪。
产品性能特点：
1、除雪滚自带动力驱动滚刷除雪机构，滚刷转速可根据雪情和路况进行调节，节能环保；
2、除雪滚适配性强：适合挂载大型工程车辆，30、50及以上装载机及8吨以上车，可以和各种较大型洗扫车、扫路车、洒水车装载机组装使用，安装简单；
3、除雪滚操作简便：驾驶室内可操作除雪滚刷进行各种动作，独立电控离合装置，作业安全可靠、操控方便；
4、除雪滚刷丝耐用性强：每片刷丝均为PP+钢丝组合刷丝，适合低温环境长时间作业，清扫彻底，使用寿命长；
5、除雪滚在除雪作业中，除雪滚刷随路面横坡坡度，自动调节。
6、除雪滚提升系统设有可调式液压缸限位机构，作业中可精确控制除雪滚与地面距离，除雪滚作业效果好、使用寿命长。
7、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。
8、除雪滚采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置。
9、除雪滚采用多档位离合器控制旋转方向，分别设有前进后退档。
10、除雪滚采用自带动力单元机械传动，发动机功率38（kw），发动机型号：全柴4B2-52M22柴油发动机，采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。
11、除雪滚离地高度可以根据清扫雪层厚度在50～100mm之间调整。
12、除雪滚采用快速连接装置，安装、拆卸方便快捷。
2、除雪滚先进性、实用性、技术参数符合性及性价比等方面的说明及原理图
1、除雪滚采用多档位离合器控制旋转方向，分别设有前进后退档。（工作原理及原理图、实物图）
1-发动机 2-变速箱 3-档杆 4-离合器杆
工作原理：上图是变速箱，通过离合器的分离操作档杆，该变速箱通过档位限制形成的“反”、“空”、“正”三个档位，正、反指扫滚旋转的方向，“空”指的是扫滚不工作。
2、除雪滚采用自带动力单元机械传动，发动机功率38 kw采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。（工作原理及原理图、实物图）
1-发动机 2-变速箱 3-传动轴 4-主动链轮 5-从动链轮
工作原理：该除雪滚以自身携带发动机为输出动力，利用变速箱进行一级减速，带动传动轴，利用链传动进行二级减速，实现除雪滚工作。
3、扫雪装置直径750mm。采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置（工作原理及原理图、实物图）
工作原理：该支撑轮采用实心轮胎，能够实现360°旋转，在工作过程中增强了支撑轮的可靠性。
4、除雪滚提升系统设有可调式液压缸限位机构，作业中可精确控制除雪滚与地面距离，除雪滚作业效果好、使用寿命长。（工作原理及原理图、实物图）
1-连接架 2-升降液压缸 3-限位套 4-升降臂
工作原理：通过调节限位套的行程，可有效控制升降油缸的最小安装距，从而控制扫滚整体下落高度，即刷片与地面的接触宽度。
5、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。（工作原理及原理图、实物图）
1-连接架 2-浮动架 3-调节扣 4-升降链
工作原理：调节扣自身长度可调，除雪滚偏转后，升降链两条张紧程度不一致，通过改变调节扣的长度实现两条升降链受力相同，由于路面本身有一个角度，通过浮动架自身调节使滚刷与路面保持同一角度，保证刷片两端磨损一致。
6、除雪滚采用快速连接装置，安装、拆卸方便快捷。（工作原理及原理图、实物图）
工作原理：该除雪滚与车辆连接方便快捷，先将挂钩落入车体连接架V型槽内，再用铰接螺栓使扫滚与车体连接架连接。
7、该除雪滚链条采用偏心张紧结构。（工作原理及原理图、实物图）
工作原理：图中1是偏心套，其法兰螺栓孔是侧板螺栓空的两倍，通过更换固定位置，实现扫滚主、从动链轮中心距改变，起到张紧链条的目的。
